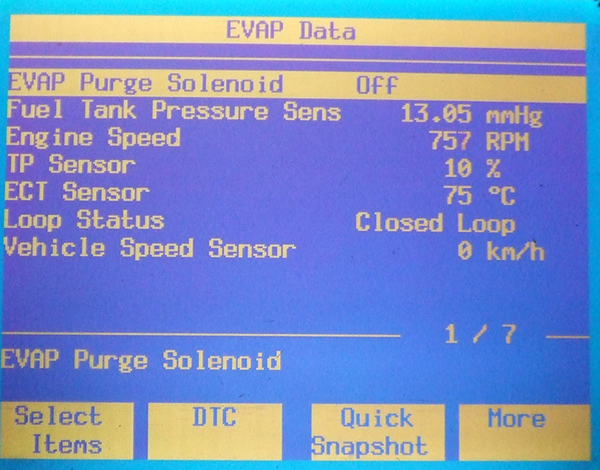

Диагностами "Вита-Моторс", в соответствии с выявленными кодами неисправностей системы (DTC - diagnostic trouble codes), будут выполнены тесты и проверочные процедуры согласно техническим бюллетеням производителя. Работы по диагностике EVAP включают в себя такие процедуры как: проверка работоспособности соленоидов, клапанов вентиляции, датчиков давления и разряжения системы EVAP и прочих элементов системы вентиляции бака. После проверки электрических компонентов и исполнительных механизмов системы проводятся диагностические работы по проверке воздушных (вакуумных) магистралей на предмет целостности (утечек). Для подключения вакуумного насоса, дымогенератора Smoke Pro® и прочего специального оборудования используется диагностический коннектор магистрали или (при его отсутствии) заливная горловина бака. По окончании диагностики клиенту выдается ведомость обнаруженных неисправностей, в которой указываются необходимые для устранения дефекта запчасти и работы. Если в процессе поиска неисправности возможно устранение незначительного дефекта или перекалибровка системы (в результате которой удастся избавиться от назойливой пробелмы), то эти работы войдут в стоимость диагностики.
Если проведение теста невозможно из-за повреждения коммуникаций (цифровых шин/CAN bus, питания и т.д.) мастера «Вита-Моторс» предложат клиенту сначала восстановить информационную магистраль, а уж затем проведут диагностику системы EVAP.
EVAP system на современных автомобилях является одной из важнейших систем управления двигателем, связанной с другими системами (топливоподачи, зажигания и т.п.), именно потому за системой вентиляции "закреплено" около пятидесяти кодов неисправностей в диагностической системе он-борд диагностик (On-Board Diagnostic system – OBD-II). Если раньше вся "система" (и системой она еще не называлась) представляла из себя лишь трубку, соединенную с атмосферой, для нормальной работы топливного насоса (чтобы избежать избыточного разряжения в системе и, как следствие, сминания бензобака), то сейчас система EVAP - это сложнейший механизм с процессорным управлением и программным обеспечением, включающий в себя следующие элементы:
- EVAP canister purge solenoid
- EVAP canister
- Fluid level vent valve
- Vapor recirculation tube
- Fuel fill neck and fill cap
- Fuel tank
- EVAP canister vent valve
- Vent hose/pipe
- EVAP vapor tube
- EVAP purge tube
- EVAP service port or service access connector

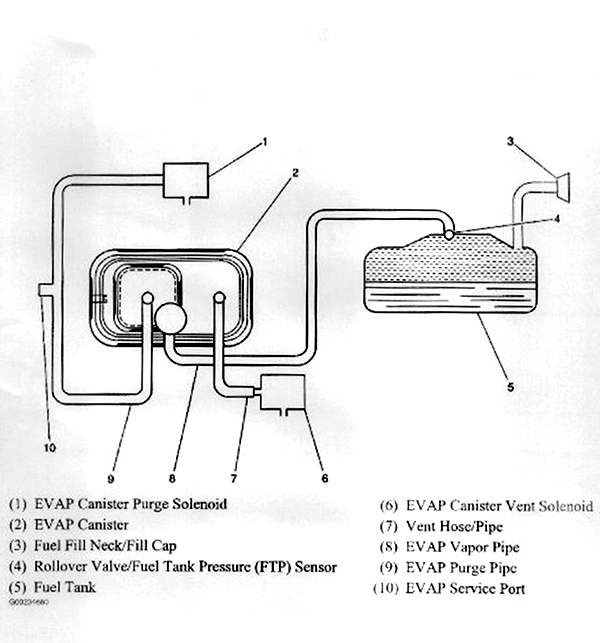

Для наглядности, приводим схему EVAP system автомобиля Chevrolet Tahoe 2003 г.в., здесь немного другая конфигурация системы, но основной принцип работы и поставленная задача те же:
Когда систему вентиляции топливного бака только начали устанавливать на автомобили, она была полностью автономна и её неисправность грозила владельцу исключительно действующей на нервы постоянно горящей лампой "check engine", ну и немаленьким штрафом в некоторых странах (например, США). На современном автомобиле (преимущественно моложе 2000 года выпуска) неисправность EVAP system сразу потянет за собой некорректную работу двигателя, а иногда и отказ в запуске!
Работа системы (EVAP) эвапорации (от лат. evuporatio - выпаривание, испарение) заключается в очищении топливо-воздушной смеси от паров топлива с помощью фильтра-абсорбера (EVAP canister), чтобы выброс в атмосферу был предельно чист. Основным компонентом системы вентиляции бензобака является фильтр-абсорбер (от лат. absorbere — поглощать), представляющий из себя запаянный (неразборный) резервуар (цилиндрический, круглый, квадратный – в зависимости от места установки) заполненный абсорбентом (активным компонентом, используемым для удаления паров топлива, чаще всего это уголь). Часть очищенного воздуха идёт в атмосферу, через vent solenoid (вентиляционный клапан), который также используется для продувки фильтра-абсорбера, часть во впускной коллектор для дожига (purge solenoid). Процессор, на основании показаний датчиков системы (FTPS – fuel tank pressure sensor, FLS – fluid level sensor и проч.), даёт сигнал на перепускные и вентиляционные клапана (vent solenoid, purge solenoid и т.д. в зависимости от конфигурации конкретной системы), отслеживая степень и продолжительность их открытия, избыточное давление/вакуум и т.д.
Любое несоответствие параметров системы прописанному алгоритму ведёт к запуску аварийной программы функционирования и включению сигнализатора неисправности OBD-II (Check Engine) на приборной панели. Сделано все это исключительно для сохранения экологии, о которой в былые времена не задумывались.
Иногда вместо определения фильтр-абсорбер (EVAP canister, т.е. фильтрующий элемент) используют созвучное фильтр-аДсорбер (от лат. Ad - на и Sorbeo - поглощаю), мы не будем вдаваться в химические тонкости процесса фильтрации - сути это не изменит.
Совет автовладельцам
Если вы не хотите собственноручно нарушить нормальное функционирование системы вентиляции, то никогда не заправляйте бак «под горлышко», вынимайте «пистолет» на АЗС сразу после срабатывания клапана системы улавливания паров топлива раздаточной колонки (т.е., в момент «отстрела» автоматической подачи топлива на ТРК - не надо доливать бензин «с горкой»). Вентиляционный клапан, установленный на баке, рассчитан только на перепускание паров и не способен препятствовать перетеканию бензина, при переполненном баке, в фильтр-абсорбер. EVAP canister (фильтр-абсорбер), в свою очередь, рассчитан тоже только на очистку от паров, и на влитый в него чистый бензин среагирует вполне логично, сигналом системы – заменить, который тут же отразится на панели приборов сигнализатором Check Engine! Разумеется, можно не менять фильтр и дождаться испарения бензина, но помните, в связи с герметичностью системы на это могут уйти месяцы. Кстати многие производители рекомендуют менять фильтр-абсорбер (EVAP canister) системы вентиляции топливного бака (EVAP system) раз в 60000-80000км. Но этого, конечно, никто из владельцев никогда не делает, как не меняют превентивно фильтр-осушитель системы кондиционирования…
Самая банальная проблема, способная записать код неисправности по утечкам в системе вентиляции, это неплотно закрытая пробка топливного бака. Ещё одна неисправность, также связанная с пробкой - использование неоригинальной детали, не имеющей клапана. Именно по этой причине на некоторых автомобилях, например Форд Эскейп (Ford Escape), помимо ошибок OBDII (check engine), присутствует сигнализатор с пиктограммой в виде пробки бензобака, который сразу "проинформирует" водителя о возможной проблеме. Прежде, чем проводить диагностику убедитесь в правильности установки пробки заливной горловины топливного бака и функционированию клапана вентиляции на ней!
